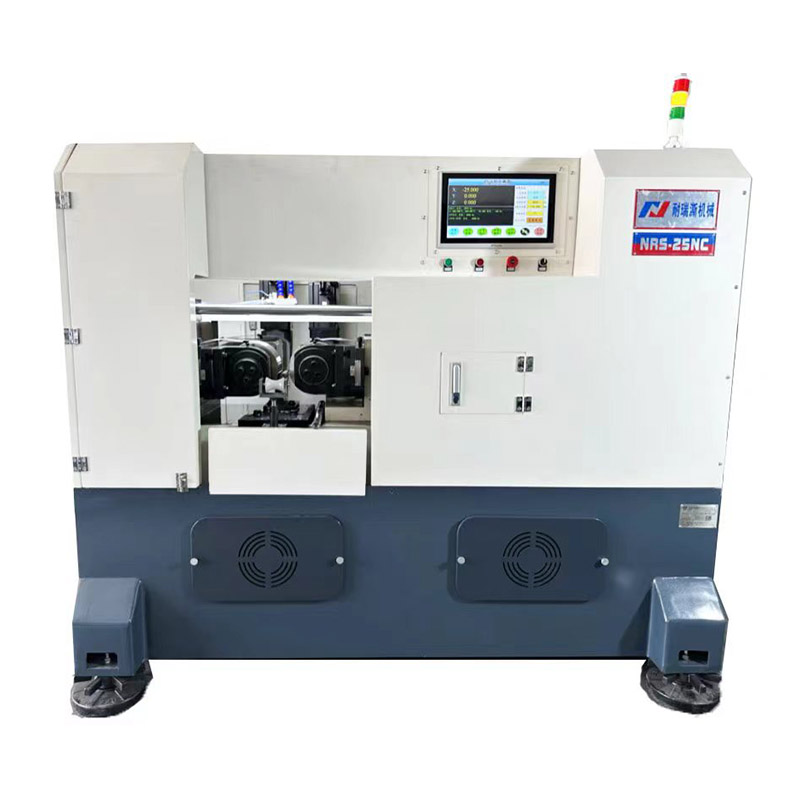

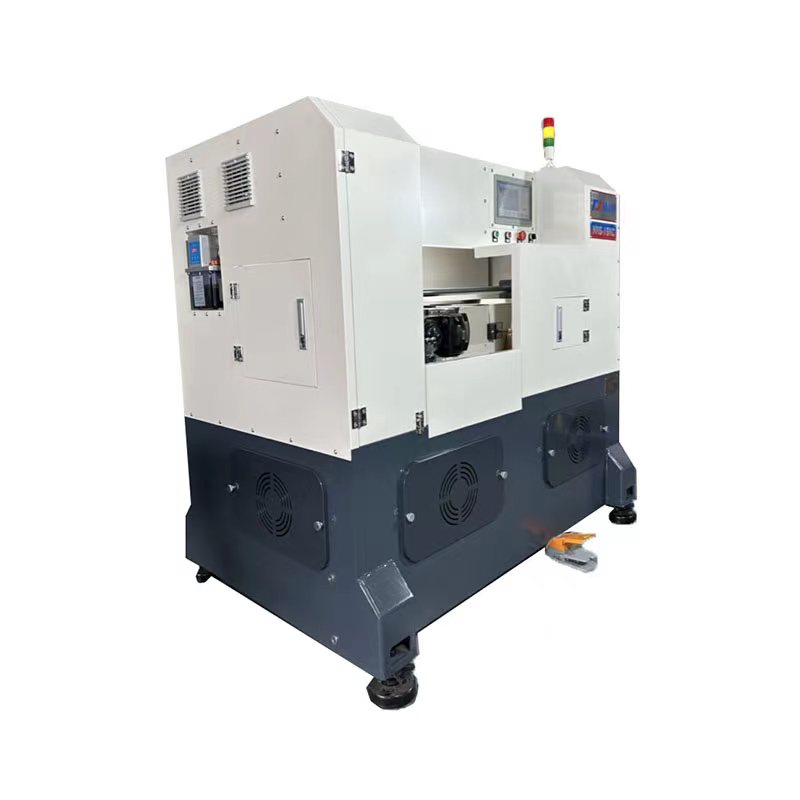

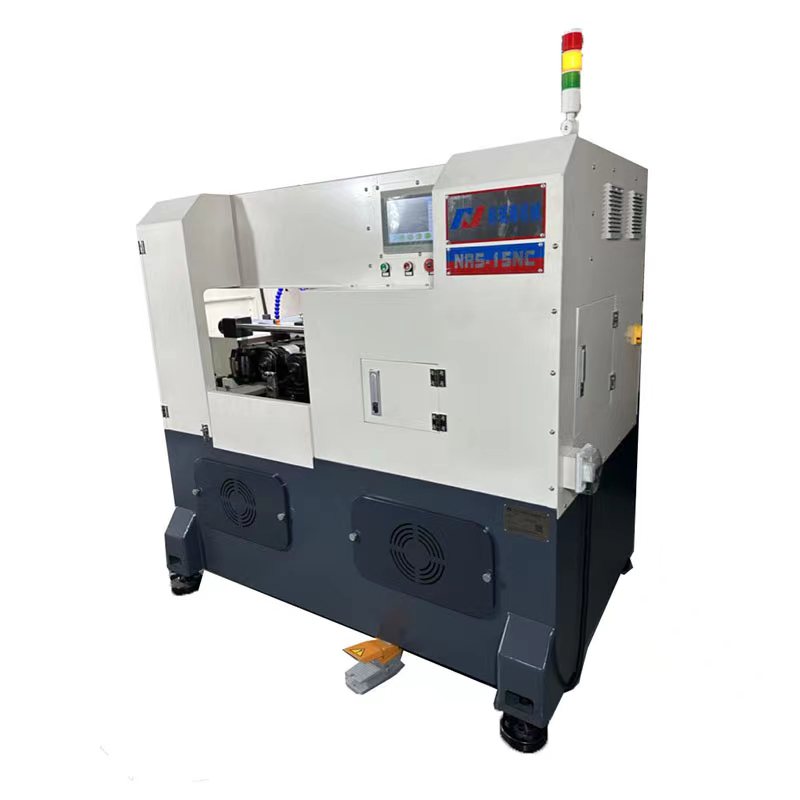

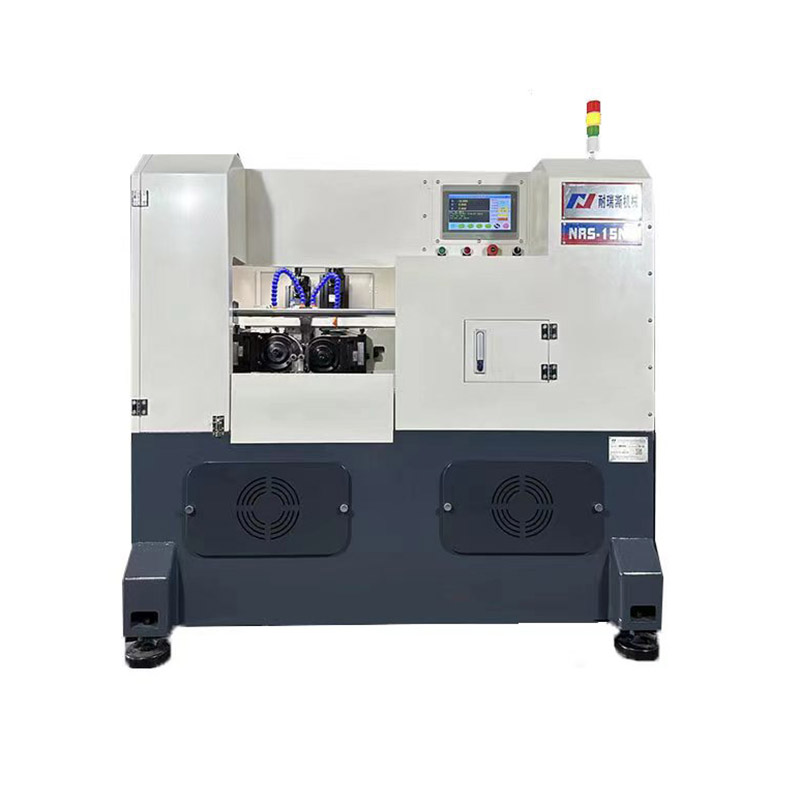

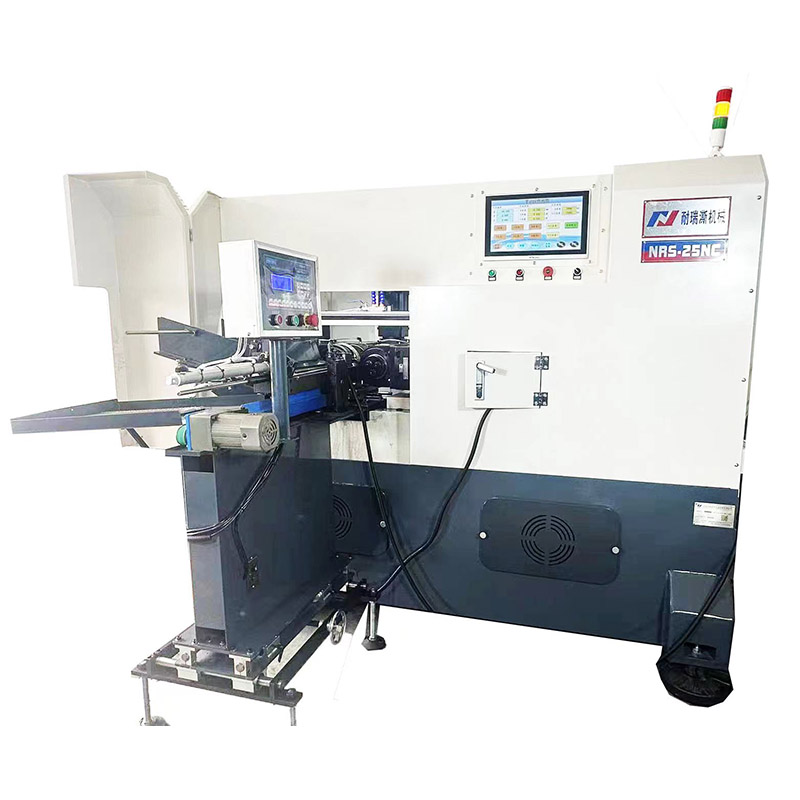

சி.என்.சி சர்வோ-மோட்டார் நூல் உருட்டல் இயந்திரம்

சி.என்.சி சர்வோ-மோட்டார் நூல் உருட்டல் இயந்திரம்

இந்த சிஎன்சி நூல் உருட்டல் இயந்திரத்தின் முக்கிய அம்சங்கள்:

   A. மாதிரி குறியீடு சர்வோ மோட்டார் டிரைவ், அதிகபட்ச வெளியீடு 30 டோன்கள்.

  பி. ரோலரின் வகைக்கு ஏற்ப பின்வரும் பணியிடங்களை உருவாக்க முடியும்:

   1.

       விட்டம் ≤80 மிமீ, சுருதி 8.0 மிமீ, அதிகபட்ச நீளம் 150 மிமீ ஆகும்

  2. [த்ரூ-ஃபீட்] அடிக்கடி பயன்படுத்தப்படும் 55 ° மற்றும் 60 ° முக்கோண நூல் சுருதி ≤8.0 மிமீ, நீளம் மற்றும் விட்டம் இலவசம்

சி. கட்டமைப்பு அம்சங்கள்: இரண்டு ரோலர் தண்டுகள் சர்வோ மோட்டார்கள் மூலம் இயக்கப்படுகின்றன, மேலும் தீவன தண்டு சர்வோ மோட்டார்ஸால் உருட்டப்படுகிறது

     மணிகள் தடி பரிமாற்றம் தீவனமாக இருக்கும்.

டி. இந்த ரோலிங் மெஷின் பலவிதமான பல் வடிவ தயாரிப்புகளையும் செயலாக்க முடியும், அதாவது: புழு பற்கள், ட்ரெப்சாய்டு பற்கள், பந்து

   ஸ்க்ரூ, ரோலிங், நோர்லிங், ரோலிங் பள்ளம் போன்றவை வரைதல் மேற்பரப்புக்கு ஏற்ப தீர்மானிக்கப்பட வேண்டும்.

II 、 தொழில்நுட்ப விவரக்குறிப்புகள்:

 1. உருட்டல் நூலின் வெளிப்புற விட்டம்: φ3 ~ φ80 மிமீ

 2. உருட்டல் நூல் சுருதி: 0.6 ~ 8.0 மிமீ

 3. சுழல் வேகம்: 10 ~ 60rpm (ஸ்டெப்லெஸ் வேக ஒழுங்குமுறை)

 4. கம்பி ரோலரின் வெளிப்புற விட்டம் (அதிகபட்சம்): φ210 மிமீ, கீவே அளவு 20*8 மிமீ/மிமீ.

 5. சுழல் வெளிப்புற விட்டம்: φ75 மிமீ (எச் 7)

 6. கம்பி ரோலரின் அகலம் மற்றும் நீளம்: பணிப்பகுதியின் தேவைக்கேற்ப, 150 மிமீ வரை நீண்ட நேரம் பயன்படுத்தப்படலாம்

 உடன், - பொதுவான பொதுவான விவரக்குறிப்புகள் 35, 40, 50, 60, 70, 100 மிமீ

  7. இரண்டு சுழல்களுக்கு இடையிலான அதிகபட்ச தூரம்: 280 மிமீ

 8. இரண்டு சுழல்களுக்கு இடையில் குறைந்தபட்ச தூரம்: 180 மிமீ

 9. அதிகபட்ச உருட்டல் அழுத்தம்: 30 டோன்கள்

 10. ரோலர் டிரைவ் குதிரைத்திறன்: 11 கிலோவாட்

 11. தீவன உந்துவிசை குதிரைத்திறன்: 5.5 கிலோவாட்

 12. தரையில் இருந்து ரோலர் மையத்திற்கு உயரம்: 1050 மிமீ

 13. மாடி பகுதி: 2100lmm*1600wmm*2100hmm

 14. நிகர எடை: 3200 கிலோ; மொத்த எடை: 3000 கிலோ
